Автономни фотоволтаични системи за големи
еднофамилни къщи, малки хотели, ферми
|
Фотоволтаични
системи за автономно или комбинирано захранване на обекти
с/без достъп до електропреносната мрежа,
като: къщи, хотели, стопански
постройки, ферми, конни бази, медицински центрове и т.н - Изградени от компоненти на утвърдени производители
като
Q.Cells,
Winaico, други(модули); Victron Energy, Voltronic Power(хибридни инвертори);
Sunlight, NBA, RitarPower, US Battery, Enersys(акумулаторни
батерии);
ETI Group - електрооборудване и
PV защита. |
Проектиране и изграждане на съоръженията и системна гаранция
(24м). Дистанционен контрол и администриране
от смартфон / компютър.
Търговска гаранция (24м) / ограничена
продуктова гаранция(на производителя) за компоненти
/
устройства. Следгаранционна поддръжка /
месечен абонамент. |
При интерес за
финансиране от банкова институция направете запитване
(за системи над 5000 лв.) |
Необходимостта от изграждане на автономна фотоволтаична система се
налага в случаите, когато: |
-
обектът
се намира на място, където няма наличие на електрозахранване от ЕРП-дружествата;
-
присъединяването към мрежата е свързано с такси/инвестиции,
надвишаващи по себестойност цената на една PV система;
-
живеем
в райони с често прекъсване на електрозахранването за
неопределено/дълго време - в този случай се нуждаем от UPS (резервно
захранване), подпомогнат от PV генератор;
-
имаме "зелено мислене" - желаем да
произвеждаме всичко сами и електроенергията, която добиваме, е едно
от тези неща;-
търсим
икономия на електроенергия, когато сме присъединени към мрежата - в
този случай имаме :
-
автономни PV
системи с акумулаторни батерии
- ползите са спорни - обикновено към края на периода на
изплащане на направената инвестиция(8-10
години), а често и преди това, се налага
подмяна на акумулаторните батерии, които можем да наречем в случая
"консуматив", а те не са малка част от тази инвестиция(1/3). Животът
им обикновено е от 2-5г.(AGM) до 5-8(GEL) или 10-12г.(OPzV / OPzS), като тези с
дълъг експлоатационен живот са по-скъпи и за съжаление клиентите
често избират акумулаторни батерии с по-ниска себестойност, което
налага по-честата им подмяна;
-
фотоволтаични
системи с мрежови инвертори с
вграден/външен ограничител
- директно усвояване на
добитата през деня електроенергия от консуматорите - удачен
вариант за дневни консуматори(отоплителни уреди/охлаждащи
климатици/производство/офисна дейност. Вграден/външен
ограничител не позволява връщане на излишната енергия в мрежата.
Възможност за работа в паралел с инвертори от същия тип.
Опции за безжична връзка и отдалечен мониторинг.
Недостатък - добиване на електроенергия само през светлата част от
деня(при слънчево време, без възможност за работа като
UPS.
|
Реалност и
заблуждения при използването на автономни фотоволтаични (PV)
системи |
-
ако
обектът не е присъединен към мрежата - използването на бензинов или
дизелов генератор е задължително в случаите на
липса на слънце, лоши
метеорологични условия или кратък ден
-
през зимата акумулаторният
пакет е необходимо да бъде системно дозареждан, като същевременно
се подсигури захранване(байпас) на обекта при изтощени акумулатори;
други опции са дозареждането на
системата от ветро/хидрогенератори;-
първоначалната инвестиция в автономна
PV система с акумулатори не ни освобождава от допълнителни месечни
разходи за бензиново/дизелово гориво при периодично използване на
генератор(особено през зимата), като при необходимост използването
му е 1-2 пъти дневно за час(примерен ориентировъчен разход на бензин 4
литра /
час);
-
бюджет - добре е преди да поискаме оферта, да сме
наясно каква сума бихме инвестирали и да изложим в
запитването си максимално точно какви са потребностите и целите ни
при изграждане на такава система. Това от своя страна ще ни доближи
максимално до най-оптималната оферта.
|
![](Downloads/pv_home_10.gif)
Примерни /
реализирани оферти |
Фотоволтаична
автономна
система за
стопански
обект/ферма/хотел
3.18kWp ^
4.2kW ^
425Ah,
3 952.4kWh/yr
Използване -
всекидневно,
допълване с
ел.енергия
от мрежата
или
генератор
|
Оферта
2-1 |
Кратко
описание: |
Автономна PV система с допълване на енергия от мрежата.
Цели:1.Подсигуряване на резервно захранване при отпадане на мрежата; 2.
Реализиране на икономия на електроенергия през летните месеци/слънчевите дни.
Консуматори: нощно
улично осветление, офис помещения, вътрешно осветление на жилищна/хотелска част,
хладилници/фризери,
видеонаблюдение, захранване на бойлер, доилен апарат,
кафе машина, пералня, градинска косачка,
прахосмукачка, алармена система, захранване на
циркулационна и сондажна помпа, други.
Инсталирани са
15 броя поликристални
PV
панели
265Wp,
разположени върху скатен ламаринен покрив.Инверторът
от хибриден тип(4.2kW
с вграден MPPT
тракер), захранван от
акумулаторен блок 425Ah.
Системата се допълва при недостиг с електроенергия
от мрежата или генератор.
Осигурен е отдалечен мониторинг. В
цялостното изпълнение на обекта са заложени допълнително
табла, защити, окабеляване и връзка със съществуващата
електроинсталация. |
|
ПОН |
ВТО |
СРЯ |
ЧЕТ |
ПЕТ |
СЪБ |
НЕД |
|
Вид на постройката |
Едноетажна
ферма |
Тип покрив / покритие |
Скатен -
ламарина |
Инсталирана
фотоволтаична
мощност
|
3.18kWp
|
Работно напрежение |
48V |
Алумулатори |
425 Ah |
Инвертор (чиста
синусоида) |
4.2kW |
Годишен
добив на
електроенергия
|
3 952,4
kWh |
|
![](Downloads/pv_icon_home_off_and_grid.gif) |
|
Местоположение:
Заложените параметри са за района на
гр. Разлог,
област Благоевград.
(За
конкретен район в страната с друго слънцегреене/различни консуматори
ще имаме други параметри/възможни са промени на системата по желание на клиента
(преизчисляване със специализиран софтуер).
|
![](Downloads/bg_map_bla.gif) |

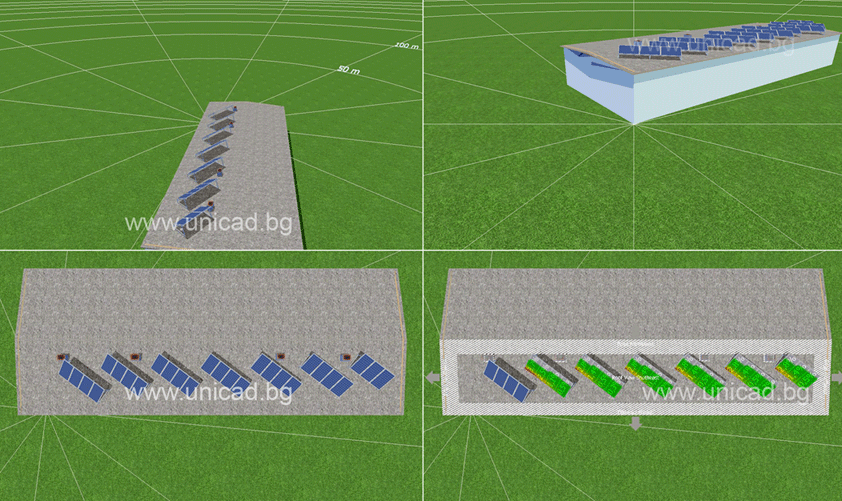

Анализ и
проектиране
|
![](Downloads/pv_syst_052017_3.gif) |

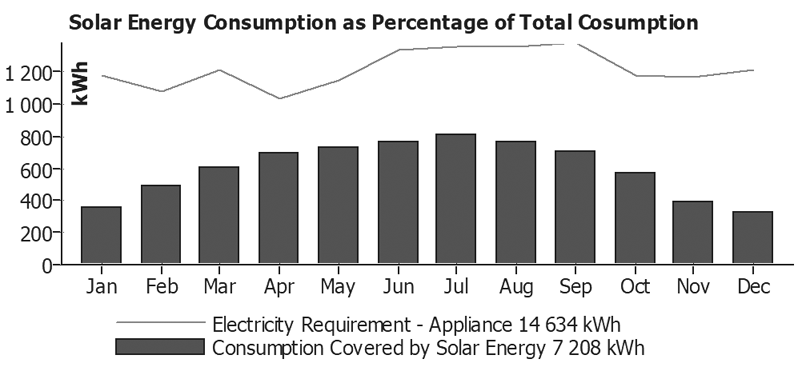

Енергийна
ефективност
|
|
Консуматори: |
Офис-компютри,
осветление, итернет-->
2 912
kWh; |
Телевизори
->
-->
128
kWh; |
Хладилници/фризери
-->
2 891
kWh;
|
Нощно осветление -улични лампи
-->
438 kWh; |
Осветление
-->
290 kWh; |
Кафе машина
-->
512
kWh; |
Микровълнова печка -->
18kwh |
Миялна машина 60о
-->
365 kWh |
|
![](Downloads/pv_syst_072017_5.gif) |
|
![](Downloads/combo_inverter_alfa6..gif) |
|
![](Downloads/pv_syst_052017_5.gif) |
|
![](Downloads/pv_syst_052017_2.gif) |
|
Параметри |
Район/Стойност |
Location: |
гр. Разлог |
PV Output: |
3,12kWp |
Gross/Active
PV Surface Area: |
19,96 / 19,95
m2 |
Energy
Produced by PV Array: |
3 952,4kWh |
Consumption Requirement: |
6 222,0kWh |
Consumption
Covered by Solar Energy: |
3 022,5kWh |
Consumption Not Covered by System: |
3 199,5kWh |
|
Спецификация |
бр. |
Соларен фотоволтаичен WINAICO/Q.Cells
Poly 285Wp |
12 |
Пети за битумен покрив, поцинковани |
ок |
Алуминиев
профил 6.3 м |
ок |
Крепежни елементи
за покривна конструкция,
inox |
ок |
Фотоволтаичен
кабел
Ф4
UV
|
ок |
MC4 накрайници - комплект |
ок |
Табло(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
ок |
Междинно
табло с
DC предпазители |
ок |
Соларен диспечер
3 в 1 – контролер MPPT 3000W, инвертор 4 200W (чиста синусоида) |
1 |
Акумулаторни
батерии Sunlight RES 3 SOPzV 425/2V (+ стелаж) |
24 |
Кабели, консумативи, заземления, други |
ок |
Система за
мониторинг |
1 |
Инсталация - монтаж на покривна конструкция, панели, свързване
на отделните компоненти, монтаж на табло и връзка към локална
електроинсталация, настройки, тестове. |
1 |
|
19 260.00
(Цена
в ЛВ
с вкл.ДДС) |
Монтажът на
PV системата с всички съпътстващи дейности се
извършва обикновено за 4 последователни
петък-съботи-недели в рамките на месец. Транспортните разходи за 4
посещения (разстояния до
120км от София) са
включени в цената - всяко следващо посещение се
заплаща допълнително (продължителност на всяко посещение - 2/3 дни, с
осигурена от клиента нощувка. Транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца - тя включва
отдалечено следене за нормалното и функциониране, дистанционни
промени на настройки или посещение на място при необходимост. В
тази гаранция са включени до 2 безплатни посещения годишно. |
Гаранция на компонентите - търговска гаранция* и ограничена гаранция на
производителя**
*
търговска гаранция - покрива всички производствени дефекти по
отношение на използвани материали, изработка и функционалност.
Нейната продължителност е 24 месеца;
**
ограничена гаранция на производителя - тя се дава допълнително, като
обикновено срокът на тази гаранция е с продължителност над 24
месеца, а разходите по нейното обслужване се поемат от клиента
(Пр.Повреденото устройството се изпраща до производителя извън страната, и след отстраняване
на дефект/повреда(или подмяна) се връща на клиента, който
заплаща транспортните разходи, обслужващи тази гаранция. |
|
|
Всички цени са в
лева, с
включено ДДС.
Как да направим
заявка
За да направите
заявка, е
необходимо да се
обадите по
телефона или
да изпратите
запитване на
електронната
поща
info@unicad.bg.
След уточняване
на подробности
относно
местонахождение,
консуматори и
продължителност
наработа ще Ви
бъде изготвен
предварителен
анализ и
конкретна
оферта. Цените,
дадени в сайта,
са за типови
системи.
Телефони за
поръчка: Telenor:
089 8887710;
Vivacom: 02
9621928, 02
9623435 |
|
Надграждане
на
автономна
PV
система на
стопански
обект/ферма/хотел
7.80kWp ^
10.0kW ^
425Ah,
9 844.9kWh/yr
Използване -
всекидневно,
допълване с
ел.енергия
от мрежата
или
генератор
|
Оферта
2-2 |
Кратко
описание: |
Разширение / надграждане
на съществуваща атономна PV система(оферта
2-1) - с допълване на енергия от мрежата. Цели:1.Подсигуряване на резервно
захранване при отпадане на мрежата; 2. Реализиране на икономия на електроенергия
през летните месеци/слънчевите дни. Консуматори: нощно улично
осветление, офис помещения, вътрешно осветление на жилищна/хотелска част,
хладилници/фризери,
видеонаблюдение, захранване на бойлер, доилен апарат,
кафе машина, пералня, градинска косачка,
прахосмукачка, алармена система, захранване на
циркулационна и сондажна помпа, други.
Към
инсталираните 15 броя
PV
панели 265Wp,
разположени върху скатен ламаринен покрив са добавени още 15
броя. .Инверторът
от хибриден тип(4.2kW
с вграден MPPT

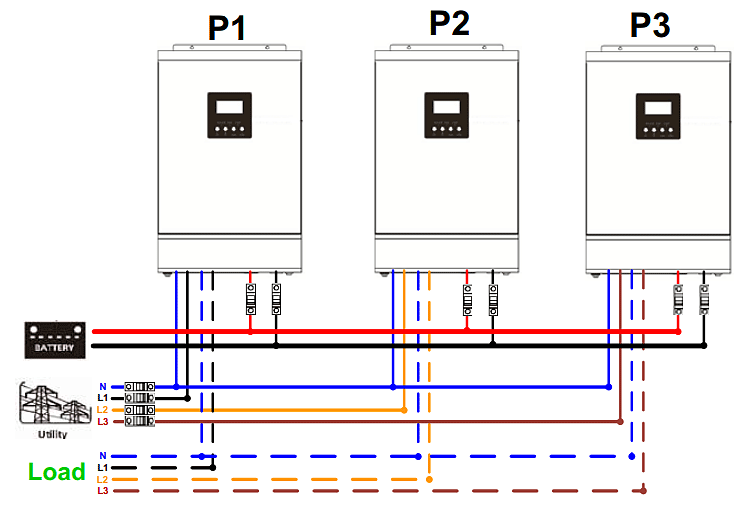

тракер) е заменен с 2 нови хибридни инвертора(2x
5kW
с вграден MPPT
тракер), работещи в паралел, и
използващи общ акумулаторен блок 425Ah.
Системата се допълва с електроенергия
от генератор 5.5kW,
включен в цената.
Осигурен е отдалечен мониторинг. В
цялостното изпълнение на обекта са заложени допълнително
табла, защити, окабеляване и връзка със съществуващата
електроинсталация. |
|
ПОН |
ВТО |
СРЯ |
ЧЕТ |
ПЕТ |
СЪБ |
НЕД |
|
Вид на постройката |
Ферма/хотел |
Тип покрив / покритие |
Скатен -
ламарина |
Инсталирана
фотоволтаична
мощност
|
7.80kWp
|
Работно напрежение |
48V |
Алумулатори |
425 Ah |
Инвертор (чиста
синусоида) |
10kW
(2x 5kW) |
Годишен
добив на
електроенергия
|
9 844.9
kWh |
|
![](Downloads/pv_icon_home_off_and_grid.gif) |
|
Местоположение:
Заложените параметри са за района на
гр. Разлог,
област Благоевград.
(За
конкретен район в страната с друго слънцегреене/различни консуматори
ще имаме други параметри/възможни са промени на системата по желание на клиента
(преизчисляване със специализиран софтуер).
|
![](Downloads/bg_map_bla.gif) |
Анализ и
проектиране
|
![](Downloads/pv_syst_0520201.gif) |
Енергийна
ефективност
|
|
Консуматори: |
офис -->
2 912 kWh; |
апартаменти
TV
-->
128
kWh; |
апартаменти-хладилник
-->
2 891 kWh;
|
циркулационна помпа 1.5kW
-->
123
kWh; |
апартаменти-осветление лято
-->318kWh; |
кухня хотел
-->
1 248 kWh; |
апартаменти-осветление зима
-->432
kWh; |
стопански сгради -->548 kWh |
|
![](Downloads/pv_syst_0520204.gif) |
|
![](Downloads/pv_syst_0720194.gif) |
|
![](Downloads/pv_syst_0520203.gif) |
|
|
|
Параметри |
Район/Стойност |
Location: |
гр. Разлог |
PV Output: |
7,80kWp |
Energy
Produced by PV Array: |
9 844,9kWh |
Consumption Requirement: |
8 477,1kWh |
Consumption
Covered by Solar Energy: |
6 209,9kWh |
Consumption Not Covered by System: |
2 267,2kWh |
|
Спецификация |
бр. |
Соларен фотоволтаичен
панел 285Wp |
15 |
Пети за битумен покрив, поцинковани |
ок |
Алуминиев
профил 6.3 м |
ок |
Крепежни елементи
за покривна конструкция,
inox |
ок |
Фотоволтаичен
кабел
Ф6
UV
|
ок |
MC4 накрайници - комплект |
ок |
Табло(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
ок |
Междинно
табло с
DC предпазители |
ок |
Соларен диспечер
3 в 1 – контролер MPPT 80A,
инвертор 5kW (чиста синусоида) |
2 |
Акумулаторна
батерия 425Ah/48V |
- |
Кабели, консумативи, заземления, други |
ok |
Бензинов инверторен генератор 5.5kW |
1 |
Система за
мониторинг |
ok |
иНадграждане на фотоволтаична система -
доставка*,
инсталиране и настройки на PV
система -
монтаж на покривна конструкция, панели, свързване на отделните
компоненти, монтаж на
табла и връзка/преработване на локална електроинсталация;
монтаж на генератор;
настройки, тестове; отдалечен
мониторинг.то |
1 |
|
17 447.00
(Цена
в ЛВ
с вкл.ДДС) |
Монтажът на
PV системата с всички съпътстващи дейности се
извършва обикновено за 4 последователни
петък-съботи-недели в рамките на месец. Транспортните разходи за 4
посещения (разстояния до
120км от София) са
включени в цената - всяко следващо посещение се
заплаща допълнително (продължителност на всяко посещение - 2/3 дни, с
осигурена от клиента нощувка. Транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца - тя включва
отдалечено следене за нормалното и функциониране, дистанционни
промени на настройки или посещение на място при необходимост. В
тази гаранция са включени до 2 безплатни посещения годишно. |
Гаранция на компонентите - търговска гаранция* и ограничена гаранция на
производителя**
*
търговска гаранция - покрива всички производствени дефекти по
отношение на използвани материали, изработка и функционалност.
Нейната продължителност е 24 месеца;
**
ограничена гаранция на производителя - тя се дава допълнително, като
обикновено срокът на тази гаранция е с продължителност над 24
месеца, а разходите по нейното обслужване се поемат от клиента
(Пр.Повреденото устройството се изпраща до производителя извън страната, и след отстраняване
на дефект/повреда(или подмяна) се връща на клиента, който
заплаща транспортните разходи, обслужващи тази гаранция. |
|
|
Всички цени са в
лева, с
включено ДДС.
Как да направим
заявка
За да направите
заявка, е
необходимо да се
обадите по
телефона или
да изпратите
запитване на
електронната
поща
info@unicad.bg.
След уточняване
на подробности
относно
местонахождение,
консуматори и
продължителност
наработа ще Ви
бъде изготвен
предварителен
анализ и
конкретна
оферта. Цените,
дадени в сайта,
са за типови
системи.
Телефони за
поръчка: Telenor:
089 8887710;
Vivacom: 02
9621928, 02
9623435 |
|
Фотоволтаична
автономна
трифазна
система за
медицински
център
7.69kWp
^
15.0kW
^
1190Ah,
9 334.0kWh/yr
Използване
-
всекидневно,
допълване с
ел.енергия
от генератор
|
Оферта
2-3 |
Кратко
описание: |
Автономна
трифазна PV система с допълване на енергия от генератор.
Цели:1.Подсигуряване на захранване за ежедневни нужди; 2.
Автоматично включване на генератора при намален капацитет на акумулаторният блок.
Консуматори: офисни
площи, операционни, манипулационни, сервизни помещения, отопление, перално
помещение, други.
Инсталирани са
27 броя поликристални
PV
панели
285Wp,
разположени върху
плосък бетонен покрив. Инверторите
са три, работещи трифазно, с обща комуникация и управление. Всеки инвертор е с
вграден тракер 80А. Трите инвертора използват общ акумулаторен пакет от 1190Ah.
Осигурен е отдалечен мониторинг. В
цялостното изпълнение на обекта са заложени допълнително
табла, защити, окабеляване и връзка със съществуващата
електроинсталация. |
|
ПОН |
ВТО |
СРЯ |
ЧЕТ |
ПЕТ |
СЪБ |
НЕД |
|
Вид на постройката |
Медицински
център |
Тип покрив / покритие |
Бетонен,плосък |
Инсталирана
фотоволтаична
мощност
|
7.69kWp
|
Работно напрежение |
48V |
Алумулатори |
1190 Ah |
Инвертор (чиста
синусоида) |
15kW(3х
5kW) |
Годишен
добив на
електроенергия
|
9 334.0kWh |
|
![](Downloads/pv_home_icon1.gif) |
|
Местоположение:
Заложените параметри са за района на
гр. Русе.
(За
конкретен район в страната с друго слънцегреене/различни консуматори
ще имаме други параметри/възможни са промени на системата по желание на клиента
(преизчисляване със специализиран софтуер).
|
![](Downloads/bg_map_092019x.gif) |

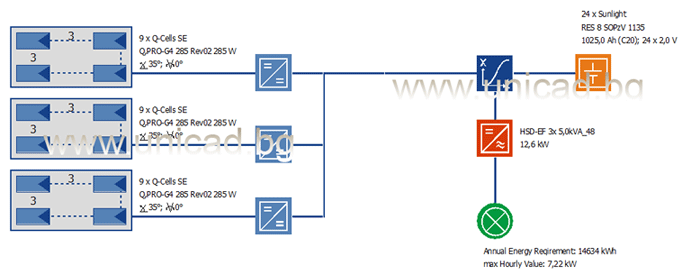

Анализ и
проектиране
|
![](Downloads/pv_syst_0920195.gif) |
Енергийна
ефективност
|
|
Консуматори: |
офис осветление
-->
8
kWh; |
осветление в манипулационни, стационари,
тоалетни, кухня, коридори
-->
1 105 kWh |
офис компютър
-->
522
kWh;
|
други помещения
-->
414
kWh |
офис принтер
-->
125
kWh;
|
зала за събития
-->
169
kWh |
СОТ, камери
-->
1 051 kWh; |
манипулационна 2
-->
248
kWh |
манипулационна 1, хладилник
-->
493
kWh |
съблекалня
-->
56
kWh |
стационар - климатик(AC) -->
800
kWh |
помпи котелно помещение
-->
764
kWh |
кухня(печка, котлони)-->
979
kWh |
сушилня
-->
609
kWh |
кухня(хладилник) -->
493
kWh |
перални
-->
4 599.0 kWh |
бойлер 1(80л)
-->
740
kWh |
осветление
операционна
-->
587
kWh |
кафе машина
-->
470
kWh |
котел за
отопление
-->
403
kWh |
Три броя хибридни
инвертори, свързани трифазно и даващи сумарно 15kW
мощност.
|
![](Downloads/pv_syst_0920194.gif) |
Проектиране и разположение на фотоволтаичните модули на
покрива
|
![](Downloads/pv_syst_0920193.gif) |

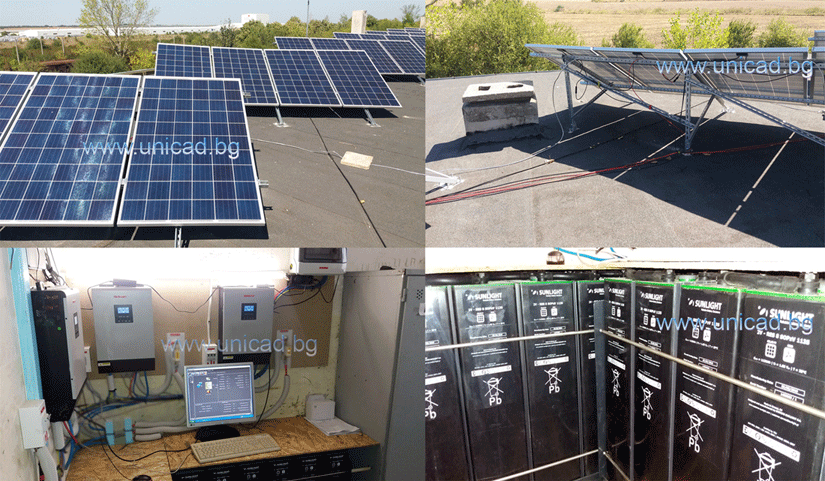

Разположение
в/у покрива
на
конструкция,
PV
панели.
Акумулаторен
блок и
инвертори.
|
![](Downloads/pv_syst_0920191.gif) |
PV
защитно
табло,
дизелов
трифазен
генератор 12kW
|
![](Downloads/pv_syst_0920192.gif) |
|
|
Параметри |
Район/Стойност |
Location: |
гр.
Русе |
PV Output: |
7,69kWp |
Energy
Produced by PV Array: |
9 334,0kWh |
Consumption Requirement: |
14 634,0kWh |
Consumption
Covered by Solar Energy: |
7
207,7kWh |
Consumption Not Covered by System: |
7 426,8kWh |
|
Спецификация |
бр. |
Соларен фотоволтаичен Q.Cells
Poly 285Wp |
27 |
Пети за битумен покрив, поцинковани |
ок |
Конструкция |
ок |
Крепежни елементи
за покривна конструкция,
inox |
ок |
Фотоволтаичен
кабел
Ф6
UV
|
ок |
MC4 накрайници - комплект |
ок |
Табла(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
ок |
Междинни
табла |
ок |
Хибридни инвертори с вградени
MPPT тракери 80А с
комуникационни китове |
3 |
Акумулаторни
батерии 1190Ah/48V+ стелаж; |
1 |
Кабели, консумативи, заземления, други |
ок |
Система за
мониторинг и автоматика за управление на дизелов
трифазен генератор |
1 |
Инсталация - монтаж на покривна конструкция, панели, свързване
на отделните компоненти, монтаж на табло и връзка към локална
електроинсталация, настройки, тестове. |
1 |
|
44 890.00
(Цена
в ЛВ
с вкл.ДДС) |
Монтажът на
PV системата с всички съпътстващи дейности се
извършва обикновено за 4 последователни
петък-съботи-недели в рамките на месец.
Транспортните разходи са
включени в цената - всяко следващо посещение се
заплаща допълнително (продължителност на всяко посещение -
3/5 дни, с
осигурена от клиента нощувка. Транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца - тя включва
отдалечено следене за нормалното и функциониране, дистанционни
промени на настройки или посещение на място при необходимост. В
тази гаранция са включени до 2 безплатни посещения годишно. |
Гаранция на компонентите - търговска гаранция* и ограничена гаранция на
производителя**
*
търговска гаранция - покрива всички производствени дефекти по
отношение на използвани материали, изработка и функционалност.
Нейната продължителност е 24 месеца;
**
ограничена гаранция на производителя - тя се дава допълнително, като
обикновено срокът на тази гаранция е с продължителност над 24
месеца, а разходите по нейното обслужване се поемат от клиента
(Пр.Повреденото устройството се изпраща до производителя извън страната, и след отстраняване
на дефект/повреда(или подмяна) се връща на клиента, който
заплаща транспортните разходи, обслужващи тази гаранция. |
|
|
![](Downloads/banner_solar_pump1.gif) |
|
