Соларни помпи
Потопяеми(сондажни
и кладенчени) помпи за чиста вода,
захранвани от помпени инвертори или фотоволтаични (PV)
системи с
акумулатори
|
|
Въведение:
Соларните помпи за чиста вода, които Уникад ЕООД предлага,
представляват комплекти от потопяеми помпи Grundfos
(с нормален или плавен
старт) с различна мощност/дебит/диаметър, захранвани
директно от слънцето чрез помпени инвертори или от
фотоволтаични системи с акумулатори. Това ги прави изключително подходящи
за използване в селскостопански или отдалечени райони,
където няма достъп до електрическата мрежа.
В зависимост от местата, на които ще бъдат инсталирани,
помпите се разделят на сондажни помпи и помпи за работа в
резервоари/кладенци.
В зависимост от приложението им, соларните помпи могат да
бъдат използвани за напоителни системи, добив на чиста вода,
за пълнене на резервоари и много други. Използването на
електронни пресостати и разширителни съдове е
препоръчително.
Предимства:
• могат да бъдат разположени в недостъпни райони;
• реализират се икономии от използването на гориво за
агрегати/генератори, което води до бърза възвращаемост на
вложените средства;
• екология - чиста природа без изхвърляне на вредни емисии;
• при помпи, захранвани от фотоволтаична система - работа на
помпата в облачни дни до изтощаване на батериите (не
разчитаме на принципа - има слънце - има вода).
Недостатъци:
• относително висока себестойност на първоначалната
инвестиция;
• при помпи, захранвани от соларни инвертори – намаляване на
дебита до спиране на работа в облачни дни; работа само в
светлата част на деня;
• при помпи, захранвани от автономна PV система с
акумулатори - ограничения в продължителността на
работа(часове) в зависимост от мощността на PV системата и
капацитета на акумулаторите; използването на агрегат за
дозареждане на батериите/довършване на поливната дейност ще
бъде наложително;
•
При помпените
инвертори е възможно използването само на трифазни помпи.
Специфични особености:
За повечето променливотокови
помпи е характерен голям пусков ток, надвишаващ многократно
техният номинален ток. Поради тази причина е задължително
използването на помпен инвертор с честотно
регулиране(трифазен) или помпи с
вграден модул за
плавен старт (помпата стартира и работи
в рамките на номиналната си мощност).
Задължително изискване към
формата/качеството на захранващото напрежение
е то да бъде чиста(пълна) синусоида.
|
|
![](Downloads/pv_pump_diagr_3.gif) |
Помпа,
захранвана от помпен
PV
инвертор (без акумулаторни батерии) |
|
|
![](Downloads/pump_new_1.gif) |
Помпа,
захранвана от фотоволтаичен PV
система с акумулаторни батерии |
|
|
Автономно
PV
захранване
за
потопяема
помпа
Grundfos
(модел
SP 3А-29)
3.5 kWp
(инсталирана PV
мощност)
/
3 593,9
kWh
(годишен
добив)
|
Оферта
1 |
Помпа
GRUNDFOS
SP 3А-29 -
10001929
(2.2kW,
потопяема,
за сондаж,дебит
3m3 /час
|
|
Параметри |
Район/Стойност |
Location: |
район Симитли |
Climate
Data Record: |
1986-2005 |
PV Output: |
3,6
kWp |
Gross/Active
PV Surface Area: |
22,89 / 22,89
m2 |
PV Array
Irradiation: |
27 172
kWh |
Energy
Produced by PV Array: |
3 593,9
kWh |
|
Спецификация |
бр. |
Соларен
фотоволтаичен Poly 100Wp |
34 |
Пети за битумен покрив, поцинковани |
24 |
Алуминиев
профил 6.3 м |
10 |
Крепежни елементи
за покривна конструкция,
inox –
болтове, гайки |
1 |
Полимерен
уплътнител,
UV
защитен |
1 |
Фотоволтаичен
кабел
Ф4
UV
|
80 |
MC4 накрайници - комплект |
1 |
Табло(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
1 |
Междинно
табло с
DC предпазители |
1 |

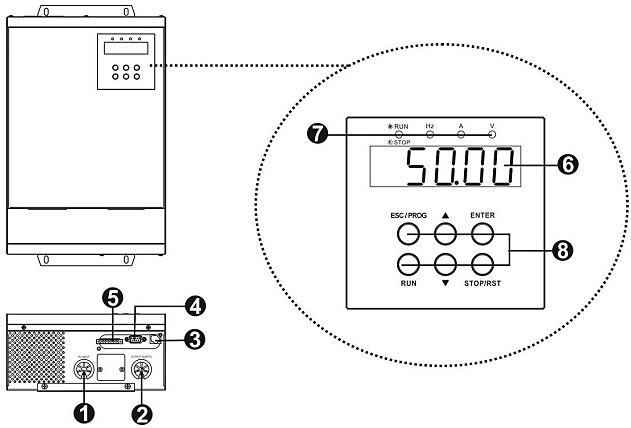

Помпен
инвертор 2.2kW(трифазен) |
1 |
Кабели,
консумативи, PVC
лайсни - меден
многожилен кабел с различни сечения за междинни кабелни връзки между отделните
компоненти, кабелни обувки с различни сечения, други |
1 |
|
9 200.00 |
Инсталиране на
автономна фотоволтаична система |
бр. |
Инсталация -
монтаж на покривна / наземна
конструкция и панели, свързване на отделните компоненти,
монтаж на табла и
свързване на потопяемата помпа към системата. Тестове, настройки
Формиране на цена -> 0.727
лв/Wp |
1 |
|
*2
500.00 |
Транапортните разходи за
4
посещения (разстояния до
120км от София) са
включени в цената - всяко следващо посещение се
заплаща допълнително. Продължителност на посещение - 2-3 дни с
осигурена от клиента нощувка. Осигурен от
фирмата транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца |
|
Технически
характеристики и цена на потопяема помпа
Grundfos
SP 3А-29 -
10001929
|
|
Потопяема помпена помпа, подходяща
за изпомпване на чиста вода. Може да се инсталира вертикално или
хоризонтално. Всички стоманени компоненти са направени от
неръждаема стомана, EN 1.4301 (AISI 304), което осигурява висока
устойчивост на корозия. Тази помпа носи одобрение за питейна
вода. Помпата е снабдена с 2,2 kW двигател MS402 с пясъчен щит,
уплътнение на устната кухина, водно смазани сферични лагери и
диафрагма, компенсираща обема. Двигателят е конусен тип потапящ
се двигател, който предлага добра механична стабилност и висока
ефективност. Подходящ за температури до 40 ° C. Моторът не е
оборудван с температурен датчик. Ако е желано наблюдение на
температурата, може да се монтира сензор Pt1000. Двигателят е за
директно пускане в ход (DOL). |
Спецификация |
Име на продукта (Product name) |
SP 3А-29 - 10001929 |
Speed for pump data
|
2900 rpm |
Номинален дебит |
1 m³ / h |
Density: |
998,2 кг / м3 |
Rated head |
129 m |
Материали |
Pump |
Stainless steel |
Impeller |
Stainless steel |
Motor |
Stainless steel |
Изход на помпата (Pump outlet) |
Rp 1 1/4 |
Minimum borehole diameter |
4 inch |
Електрически параметри |
Motor type |
MS402 |
Rated power - P2 |
2.2 kW |
Mains frequency |
50 Hz |
Rated voltage |
3 x 380-400-415 V |
Rated current |
5,50-5,50-5,70 A |
Starting current: |
440-470% |
Cos phi - power factor: |
0,85-0,82-0,77 |
Start. method
|
direct-on-line |
Клас на защита (IEC 34-5) |
IP68 |
Дължина на кабела |
1.5 m |
Тегло |
19.9 kg |
|
|

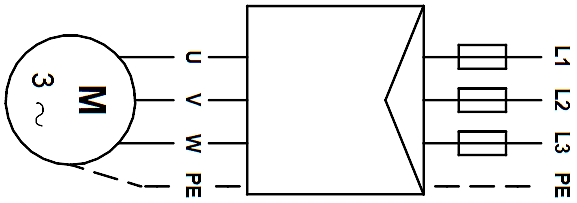

![](Downloads/grundfos_3p_sh2.gif) |
|
![](Downloads/grundfos_3p_sh4.gif) |
|
![](Downloads/grundfos_3p_sh6.gif) |
|
![](Downloads/grundfos_sh7.gif) |
|
Потопяема
трифазна помпа Grundfos
SP 3А-29 - 10001929 |
Цена, ЛВ, с ДДС |
SP 3А-29
(3 x 380-400-415V
/ 2.2kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана |
2 022.00 |
За сондажи с
друг диаметър/желан дебит/дълбочина, както и различна
продължителност на работа на помпата ще бъде изготвен
индивидуален проект/оферта при желание на клиента. |
|
|
|
|
Всички цени са в
лева, с
включено ДДС.
Как да направим
заявка
За да направите
заявка, е
необходимо да се
обадите по
телефона или
да изпратите
запитване на
електронната
поща
info@unicad.bg.
След уточняване
на подробности
относно
местонахождение,
консуматори и
продължителност
наработа ще Ви
бъде изготвен
предварителен
анализ и
конкретна
оферта. Цените,
дадени в сайта,
са за типови
системи.
Телефони за
поръчка: Telenor:
089 8887710;
Vivacom: 02
9621928, 02
9623435 |
|
Автономно
PV
захранване
за
потопяема
помпа
Grundfos
(модел
SP 7-51)
9.50 kWp
(инсталирана PV
мощност)
/
10 049.0
kWh
(годишен
добив)
|
Оферта
2 |
Помпа
GRUNDFOS
SP 7-51 -
98699209
(7.5kW,
потопяема,
за сондаж,дебит
7m3 /час
|
|
Параметри |
Район/Стойност |
Location: |
район Симитли |
Climate
Data Record: |
1986-2005 |
PV Output: |
14,250
kWp |
Gross/Active
PV Surface Area: |
62.50
/
63.19
m2 |
PV Array
Irradiation: |
75 004
kWh |
Energy
Produced by PV Array: |
7 186.9
kWh |
|
Спецификация |
бр. |
Соларен
фотоволтаичен Poly 100Wp |
38 |
Пети за битумен покрив, поцинковани |
24 |
Алуминиев
профил 6.3 м |
10 |
Крепежни елементи
за покривна конструкция,
inox –
болтове, гайки |
1 |
Полимерен
уплътнител,
UV
защитен |
1 |
Фотоволтаичен
кабел
Ф4
UV
|
80 |
MC4 накрайници - комплект |
1 |
Табло(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
1 |
Междинно
табло с
DC предпазители |
1 |
Помпен
инвертор 7.5kW(трифазен) |
1 |
Кабели,
консумативи, PVC
лайсни - меден
многожилен кабел с различни сечения за междинни кабелни връзки между отделните
компоненти, кабелни обувки с различни сечения, други |
1 |
|
14 840.00 |
Инсталиране на
автономна фотоволтаична система |
бр. |
Инсталация -
монтаж на покривна / наземна
конструкция и панели, свързване на отделните компоненти,
монтаж на табла и
свързване на потопяемата помпа към системата. Тестове, настройки
Формиране на цена -> 0.727
лв/Wp |
1 |
|
*6 900.00 |
Транапортните разходи за
4
посещения (разстояния до
120км от София) са
включени в цената - всяко следващо посещение се
заплаща допълнително. Продължителност на посещение - 2-3 дни с
осигурена от клиента нощувка. Осигурен от
фирмата транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца |
|
Технически
характеристики и цена на потопяема помпа
SP 7-51 -
98699209
|
|
Потопяема помпена помпа, подходяща
за изпомпване на чиста вода. Може да се инсталира вертикално или
хоризонтално. Всички стоманени компоненти са направени от
неръждаема стомана, EN 1.4301 (AISI 304), което осигурява висока
устойчивост на корозия. Тази помпа носи одобрение за питейна
вода. Помпата е оборудвана с мотор MS6000 с мощност 7.5 kW с
пясъчен щит, механично уплътнение на вала, водни смазващи лагери
и диафрагма, компенсираща обема. Двигателят е конусен тип
потапящ се двигател, който предлага добра механична стабилност и
висока ефективност. Подходящ за температури до 40 ° C. Моторът е
оборудван със сензора Grundfos Tempcon, който чрез комуникация
чрез електрозахранване заедно с контролен панел MP204 дава
възможност за наблюдение на температурата. Двигателят е за
директно пускане в ход (DOL) |

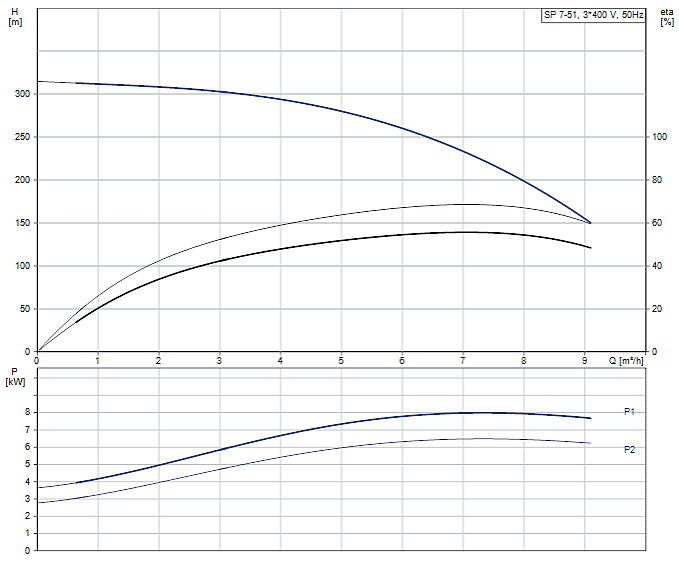

Спецификация |
Име на продукта (Product name) |
SP 7-51 - 98699209 |
Speed for pump data
|
2900 rpm |
Номинален дебит |
7 м³ / ч |
Density: |
998,2 кг / м3 |
Rated head |
235 m |
Материали |
Pump |
Stainless steel |
Impeller |
Stainless steel |
Motor |
Stainless steel |
Изход на помпата (Pump outlet) |
Rp 1 1/4 |
Minimum borehole diameter |
6 inch |
Електрически параметри |
Motor type |
MS6000 |
Rated power - P2 |
7.5 kW |
Mains frequency |
50 Hz |
Rated voltage |
3 x 380-400-415 V |
Rated current |
17.8-17.2-17.2 A |
Starting current: |
460-510-530% |
Cos phi - power factor: |
0.84-0.82-0.79 |
Start. method
|
direct-on-line |
Клас на защита (IEC 34-5) |
IP68 |
Дължина на кабела |
1.5 m |
Тегло |
74,7kg |
|
|
![](Downloads/grundfos_3p_sh2.gif) |
|
![](Downloads/grundfos_sh9.gif) |
|
![](Downloads/grundfos_sh10.gif) |
|
![](Downloads/grundfos_sh8.gif) |
|
Потопяема
трифазна помпа Grundfos
SP7-51 Rp1.1/2" 6" - 98699209 |
Цена, ЛВ, с ДДС |
SP7-51 Rp1.1/2" 6"
(3 x 380-400-415V
/ 7.5kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана |
7 204.80 |
Оферта. |
|
Потопяема
трифазна помпа Grundfos
SP7-51 Rp1.1/2" 4" -
98699205 |
Цена, ЛВ, с ДДС |
SP7-51 Rp1.1/2" 4"
(3 x 380-400-415V
/ 7.5kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана |
6 865.20 |
Опция 1 |
Потопяема
трифазна помпа Grundfos
SP7-59 Rp1.1/2" 4" -
98699206 |
Цена, ЛВ, с ДДС |
SP7-59 Rp1.1/2" 4"
(3 x 380-400-415V
/ 7.5kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана |
11 270.40 |
Опция 2 |
|
|
|
Всички цени са в
лева, с
включено ДДС.
Как да направим
заявка
За да направите
заявка, е
необходимо да се
обадите по
телефона или
да изпратите
запитване на
електронната
поща
info@unicad.bg.
След уточняване
на подробности
относно
местонахождение,
консуматори и
продължителност
наработа ще Ви
бъде изготвен
предварителен
анализ и
конкретна
оферта. Цените,
дадени в сайта,
са за типови
системи.
Телефони за
поръчка: Telenor:
089 8887710;
Vivacom: 02
9621928, 02
9623435 |
|
Автономно
PV
захранване
за
потопяема
помпа
Grundfos
(SP
7-86 -
98699212)
14.250 kWp
(инсталирана PV
мощност)
/
18 311,0
kWh
(годишен
добив)
|
Оферта
3 |
Помпа
GRUNDFOS
SP 7-86 -
98699212
(11kW,
потопяема,
за сондаж,дебит
7m3 /час
|
Приложение:
Водоснабдяване;
Доставка на
подпочвена вода за хидротехнически съоръжения;
Напояване в
градинарството и селското стопанство;
Понижаване
нивото на подпочвени води;
Промишлени
приложения.
|
Описание:
Системата е изградена от 57 броя
фотоволтаични поликристални панели (275Wp),
разположени върху метална конструкция (3
x 5), състояща се от три части
(3 x 15), всяка от които
стои върху 4 стоманени пилона, забити в земята.

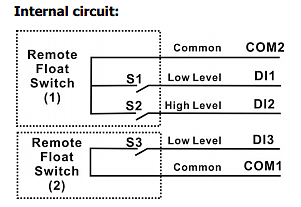

Фотоволтаичният генератор е
свързан през защитно табло с помпен трифазен инвертор 11kW,
който захранва директно сондажната помпа. Инверторът съдържа
в себе си всички допълнителни защити, необходими за помпата,
като защити по ток, по ниво и т.н.
Акумулатори не се използват.
Инверторът осигурява плавен старт на помпата.
Предложени са 3 от
разпространените модели на Grundfos,
като всеки обект е уникален за себе си и е необходим
внимателен подбор на помпа.
Важно е да се отбележи, че
работата на помпата е само през светлата част на деня.
|
Технически
характеристики и цена на
PV
система с акумулатори
|
ПОН |
ВТО |
СРЯ |
ЧЕТ |
ПЕТ |
СЪБ |
НЕД |
|
|
|
Вид на обекта |
Оранжерия,
градина |
Конструкция |
Наземна/покрив |
Инсталирана
фотоволтаична
мощност
|
14.250
kWp
|
Работно напрежение |
3x380-400-415V |
Помпен инвертор |
11
kW |
Консуматор
(трифазна помпа) |
11kW |
Автономност
(продължителност на
работа на помпата) |
светла част на деня |
|
|
|
Местоположение:
Заложените параметри са за района на
гр.
Кресна.
(За
конкретен район в страната с друго слънцегреене/различни консуматори
ще имаме други параметри/възможни са промени на системата по желание на клиента
(преизчисляване със специализиран софтуер).
|
![](Downloads/bg_map_bla.gif) |
|
![](Downloads/pv_pump_inv_1.gif)
Виж още... |
![](Downloads/pump_inv_sh2.gif) |
|
![](Downloads/pump_inv_sh1.gif) |
![](Downloads/pump_inv_sh3.gif) |
|
![](Downloads/pv_pump_inv_11kw_sh5.gif) |
|
Параметри |
Район/Стойност |
Location: |
район Кресна |
Climate
Data Record: |
1986-2005 |
PV Output: |
14,250
kWp |
Gross/Active
PV Surface Area: |
94,81 / 94,83
m2 |
Energy
Produced by PV Array: |
18 311,0
kWh |
Consumption
Requirement: |
21 615,0
kWh |
|
Спецификация |
бр. |
Соларен
фотоволтаичен Poly 275Wp |
57 |
Конструкция
от дълбоко поцинковани профили и пилони
|
3 |
Крепежни елементи
за покривна конструкция,
inox –
болтове, гайки |
1 |
Полимерен
уплътнител,
UV
защитен |
1 |
Фотоволтаичен
кабел
Ф4
UV
|
150 |
MC4 накрайници - комплект |
15 |
Табло(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
1 |
Междинно
табло с
DC предпазители |
1 |
Помпен
инвертор 11kW(трифазен) |
1 |
Кабели,
консумативи, PVC
лайсни - меден
многожилен кабел с различни сечения за междинни кабелни връзки между отделните
компоненти, кабелни обувки с различни сечения, други |
1 |
|
29 482.00 |
Инсталиране на
автономна фотоволтаична система |
бр. |
Инсталация -
монтаж на покривна / наземна
конструкция и панели, свързване на отделните компоненти,
монтаж на табла и
свързване на потопяемата помпа към системата. Тестове, настройки
Формиране на цена -> 0.5
лв/Wp |
1 |
|
9 878.00 |
Транапортните разходи за
5
посещения (разстояния до
120км от София) са
включени в цената - всяко следващо посещение се
заплаща допълнително. Продължителност на посещение - 2-3 дни с
осигурена от клиента нощувка. Осигурен от
фирмата транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца |
|

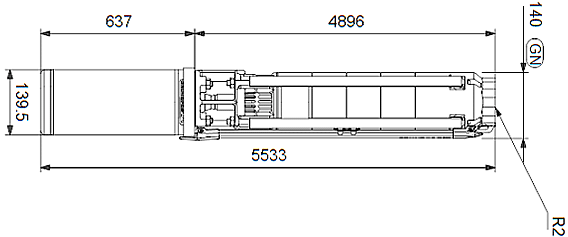

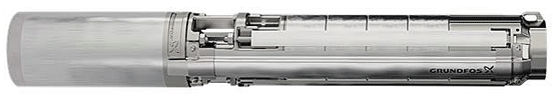

Технически
характеристики и цена на потопяема помпа
SP 7-86 -
98699212
|
|
Потопяема сондажна помпа, подходяща
за изпомпване на чиста вода. Може да бъде инсталирана вертикално
или хоризонтално. Всички стоманени компоненти са изработени от
неръждаема стомана EN 1.4301 (AISI 304), с което се осигурява
висока устойчивост на корозия. Тази помпа притежава одобрение за
питейна вода. Помпата е оборудвана с двигател 11 kW MS6000 с
прахозащитен щит, механично уплътнение на вала, с петови лагери
на водно смазване и обемно компенсираща мембрана. Двигателят е
капсулован потопяем, предлагащ добра механична устойчивост и
висок к.п.д. Подходяща за температури до 40°C. Двигателят е
оборудван със сензор Grundfos Tempcon, който чрез комуникация по
захранващата мрежа заедно с блок за управление MP204 дава
възможност за следене на температурата. Двигателят е за директно
стартиране (DOL). |
|
Спецификация |
Име на продукта (Product name) |
SP 7-86 - 98699212 |
Speed for pump data
|
2900 rpm |
Номинален дебит |
7 м³ / ч |
Плътност: |
998.2 kg/m³ |
Номинален напор: |
396.8 m |
Материали |
Pump |
Stainless steel |
Impeller |
Stainless steel |
Motor |
Stainless steel |
Изход на помпата (Pump outlet) |
R2 |
Диаметър на двигателя: |
6 inch |
Електрически параметри |
Двигател тип: |
MS6000 |
Номин.мощност на вала на двигателя - Р2: |
11 kW |
Мощност (Р2), изисквана от помпата: |
11 kW |
Основна честота: |
50 Hz |
Номинално напрежение: |
3 x 380-400-415 V |
Номинален ток: |
26.0-25.0-24.8 A |
Стартов ток: |
470-520-540 % |
cos phi - фактор на мощност |
0.84-0.82-0.79 |
Номинална скорост: |
2850-2870-2880 rpm |
Стартов метод:
|
direct-on-line |
Клас на защита (IEC 34-5) |
IP68 |
Вграден температурен трансмитер: |
да |
Тегло |
138,0 kg |
|
|
![](Downloads/grundfos_3p_sh2.gif) |
|
![](Downloads/pv_pump_grunf_11kw_sh2.gif) |
|
![](Downloads/pv_pump_grunf_11kw_sh1.gif) |
|
![](Downloads/pv_pump_grundf_11kw_sh3.gif) |
|
Потопяема
трифазна помпа Grundfos
SP7-86 Rp2 6" - 98699212 |
Цена, ЛВ, с ДДС |
SP7-86 Rp2 6"
(3 x 380-400-415V
/ 11kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана,
|
16 183.20 |
Оферта. |
|
Потопяема
трифазна помпа Grundfos
SP9-52 Rp2 6" - 98699074 |
Цена, ЛВ, с ДДС |
SP9-52 Rp2 6"
(3 x 380-400-415V
/ 11kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана,
|
9 878.40 |
Опция 1 |
Потопяема
трифазна помпа Grundfos
SP9-56 R2 6" - 98699075 |
Цена, ЛВ, с ДДС |
SP9-56 R2 6"
(3 x 380-400-415V
/ 11kW)
- професионална сондажна потопяема помпа, 3x380-415V, изцяло от
неръждаема стомана, |
13 808.40 |
Опция 2 |
|
|
|
Всички цени са в
лева, с
включено ДДС.
Как да направим
заявка
За да направите
заявка, е
необходимо да се
обадите по
телефона или
да изпратите
запитване на
електронната
поща
info@unicad.bg.
След уточняване
на подробности
относно
местонахождение,
консуматори и
продължителност
наработа ще Ви
бъде изготвен
предварителен
анализ и
конкретна
оферта. Цените,
дадени в сайта,
са за типови
системи.
Телефони за
поръчка: Telenor:
089 8887710;
Vivacom: 02
9621928, 02
9623435 |
|
Автономно
PV
захранване
за
потопяема
помпа
Grundfos
(модел
SQ1-50)
1.5 kWp
(инсталирана PV
мощност)
/
1 932,9
kWh
(годишен
добив)
|
Оферта
4 |
Помпа
GRUNDFOS
SQ1-50,
Ф74
(700W,
потопяема,
за сондаж
min
Ф76),
дебит
1m3/час
(при
воден стълб
53m),
ползване
~
7-8
часа дневно
|
Приложение:
Водоснабдяване;
Доставка на
подпочвена вода за хидротехнически съоръжения;
Напояване в
градинарството и селското стопанство;
Понижаване
нивото на подпочвени води;
Промишлени
приложения.
|
Технически
характеристики и цена на
PV
система с акумулатори
|
ПОН |
ВТО |
СРЯ |
ЧЕТ |
ПЕТ |
СЪБ |
НЕД |
|
|
|
Вид на обекта |
Оранжерия,
градина |
Конструкция |
Наземна/покрив |
Инсталирана
фотоволтаична
мощност
|
1.5
kWp
|
Работно напрежение |
24V |
Алумулатори |
300
Ah |
Инвертор (чиста синусоида)
със зарядно устройство 70А |
1
kW |
Годишен
добив на
електроенергия
|
1 932.9
kWh |
Автономност
(продължителност на
работа на помпата) |
~8h
дневно |
|
|
|
Местоположение:
Заложените параметри са за района на
Симитли.
(За
конкретен район в страната с друго слънцегреене/различни консуматори
ще имаме други параметри/възможни са промени на системата по желание на клиента
(преизчисляване със специализиран софтуер).
|
![](Downloads/bg_map_bla.gif) |
|
![](Downloads/pv_pump_sheet_2.gif) |
Енергийна
ефективност
|
|
Консуматори: |
*
Потопяема помпа
Grundfos 700W
->
1 025 kWh;
|
|
Параметри |
Район/Стойност |
Location: |
район Симитли |
Climate
Data Record: |
1986-2005 |
PV Output: |
1,5
kWp |
Gross/Active
PV Surface Area: |
9,87 / 9,98
m2 |
PV Array
Irradiation: |
15 238
kWh |
Energy
Produced by PV Array: |
1 932,9
kWh |
Consumption Requirement: |
1 024,8
kWh |
Consumption
Covered by Solar Energy: |
910,45
kWh |
Consumption Not Covered by System: |
114,4
kWh |
|
Спецификация |
бр. |
Соларен
фотоволтаичен
WINAICO WSP-250P6 Poly 250Wp |
6 |
Пети за битумен покрив, поцинковани |
24 |
Алуминиев
профил 6.3 м |
3 |
Крепежни елементи
за покривна конструкция,
inox –
болтове, гайки |
1 |
Полимерен
уплътнител,
UV
защитен |
1 |
Фотоволтаичен
кабел
Ф4
UV
|
50 |
MC4 накрайници - комплект |
1 |
Табло(IP
защита)
с арестерна защита,
DC
държачи
за предпазители, прекъсвачи |
1 |
Междинно
табло с
DC предпазители |
1 |
Заряден
контролер
Victron Energy MPPT 100 / 50 |
1 |
Акумулаторна
батерия Sunlight
(GEL) RES
SOPzV280 |
24 |
Инвертор
с вградено зарядно
Victron Energy
MultiPlus C24/3000VA (2400W) |
1 |
Кабели,
консумативи, PVC
лайсни - меден
многожилен кабел с различни сечения за междинни кабелни връзки между отделните
компоненти, кабелни обувки с различни сечения, други |
1 |
|
8 335.00 |
Инсталиране на
автономна фотоволтаична система |
бр. |
Инсталация -
монтаж на покривна / наземна
конструкция и панели, свързване на отделните компоненти,
монтаж на табла и
свързване на потопяемата помпа към системата. Тестове, настройки
Формиране на цена -> 0.727
лв/Wp |
1 |
|
*1 090.00 |
Транапортните разходи за
4
посещения (разстояния до
120км от София) са
включени в цената - всяко следващо посещение се
заплаща допълнително. Продължителност на посещение - 2-3 дни с
осигурена от клиента нощувка. Осигурен от
фирмата транспорт
до труднодостъпни райони. |
Гаранцията на
инсталирана от Уникад ЕООД система е 24 месеца |
|
Технически характеристики и цена на потопяема помпа
Grundfos
SQ1-50
|
|
![](Downloads/pv_pump_grundfos_sq1_50.gif) |
Серията потопяеми помпи с плавен
старт SQ на Grundfos са предназначени
за тесни сондажи 3". Изработени са с корпус и двигател от
неръждаема стомана и вградена защита от суха работа.
Характеристики и предимства:
-
Вградена защита от
работа на "сухо";
-
"Мек" пуск(плавен
старт);
-
Защита от
превишено или занижено напрежение;
-
Висока
ефективност;
-
Възможност за
защита, контрол и управление на SQE чрез CU 300 и CU 301 + R100
плавен пуск;
-
Вграден възвратен клапан;
-
+
кабел RV-K 3
x 1,5 +термосвиваема
връзка за
кабел SQ(E)
3x1.5-2.5mm2;
-
Диаметър на
помпата Ф 76 mm•
Захранване - автономна
PV
система, състояща се от 6 соларни панела, инввертор с вградено
зарядно и акумулатори.
Период на ползване:
->
м.април - м.септември;
->
през светлата част на деня;
->
за ежедневно ползванв;
|
Потопяема помпа
с плавен старт GRUNDFOS
SQ1-50 |
Цена, ЛВ, с ДДС |
SQ1-50 0,70kW, ф74mm, + 20m кабел
RV-K 3x1,5-2.5 mm2 +
термосвиваема връзка за кабел (направена в оторизиран сервиз) |
1 358.00 |
Забележка: Помпата и прилежащите и аксесоари (електронен
пресостат
PM1-22,
разширителен съд) могат да бъдат поръчани и закупени отделно. |
За сондажи с
друг диаметър/желан дебит/дълбочина, както и различна
продължителност на работа на помпата ще бъде изготвен
индивидуален проект/оферта при желание на клиента. |
|
|
Спецификация |
Име на продукта (Product name) |
SQ 1-50 |
Speed for pump data
|
10700 rpm |
Номинален дебит |
1 m³/h |
Rated head |
53 m |
Материали |
Pump |
Polyamide / Stainless steel |
Impeller |
Polyamide |
Motor |
Stainless steel |
Изход на помпата (Pump outlet) |
Rp 1 1/4 |
Minimum borehole diameter |
76 mm |
Електрически параметри |
Motor type |
MS3 |
Power input - P1
|
1.02 kW |
Rated power - P2 |
0.7 kW |
Mains frequency |
50 Hz |
Rated voltage |
1 x 200-240 V |
Rated current |
5.2 A |
Start. method
|
direct-on-line |
Клас на защита (IEC 34-5) |
IP68 |
Дължина на кабела |
1.5 m |
Тегло |
4.8 kg |
|
|
![](Downloads/pv_pump_grundfos_sq1_50_d1.gif) |
|
|
|
Всички цени са в
лева, с
включено ДДС.
Как да направим
заявка
За да направите
заявка, е
необходимо да се
обадите по
телефона или
да изпратите
запитване на
електронната
поща
info@unicad.bg.
След уточняване
на подробности
относно
местонахождение,
консуматори и
продължителност
наработа ще Ви
бъде изготвен
предварителен
анализ и
конкретна
оферта. Цените,
дадени в сайта,
са за типови
системи.
Телефони за
поръчка: Telenor:
089 8887710;
Vivacom: 02
9621928, 02
9623435 |
|
|
